製品事例PRODUCT

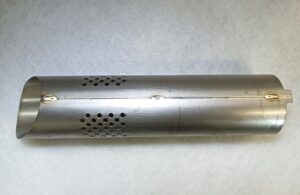

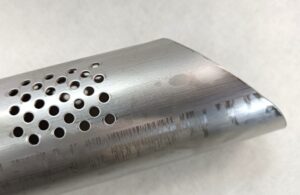

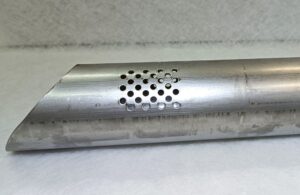

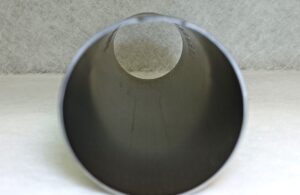

斜めカットパンチングパイプ

斜めカットパンチングパイプ｜板巻き金属パイプ製造.com
斜めカットパンチングパイプ｜板巻き金属パイプ製造.com
斜めカットパンチングパイプ｜板巻き金属パイプ製造.com
斜めカットパンチングパイプ｜板巻き金属パイプ製造.com
斜めカットパンチングパイプ｜板巻き金属パイプ製造.com
斜めカットパンチングパイプ｜板巻き金属パイプ製造.com
斜めカットパンチングパイプ｜板巻き金属パイプ製造.com
斜めカットパンチングパイプ｜板巻き金属パイプ製造.com
製品分類
マフラーカッター
加工分類
パイプ成形
材料分類
ステンレス系
材料
SUS436MT
口径精度
±0.3
板厚
t1.0
Φ
Φ40
全長
300
月産数
2000

本製品の特徴

本製品は、自動車部品のマフラーカッターです。マフラーの出口部分に使用されています。
板の状態で口径端部を斜めにロールできるように模様抜きを行い、パンチングを施したうえで、プレスで巻いて、プラズマ溶接を施しています。
板の状態で、口径の斜めカット部分を織り込むので、長尺の造管材を切断・切削して使用するよりも圧倒的にロスが少なく、1本からご用意できるメリットがあります。

このように当社では、自動車部品を中心とした部品製作を行っております。年間2,000万本以上実績が証明する生産力/生産技術力をもとに、お客様の製品に対しての高いレベルのQCD：品質（Quality）・コスト（Cost）・納期（Delivery）を提供致します。自動車業界のみならず、様々な業界へのパイプ製作をご提供いたしますので、ぜひ一度ご相談下さい。
